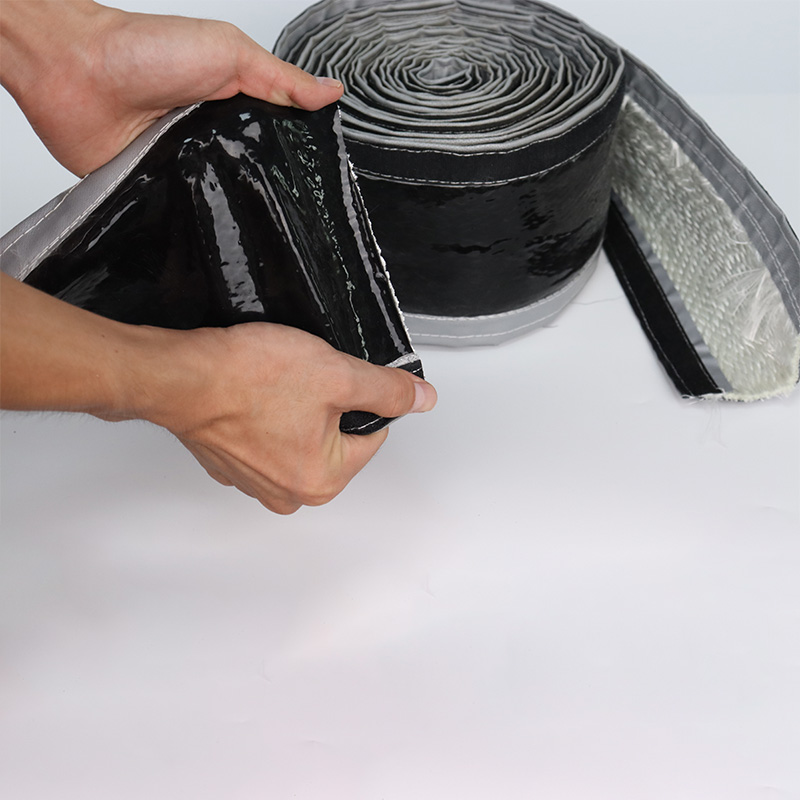

ما هو الأكمام الكهربائية المقاومة للحرارة؟

مقدمة: الدرع الحاسم للأسلاك ذات درجة الحرارة العالية

في الشبكات المعقدة التي تمد عالمنا الحديث بالطاقة، بدءًا من الآلات الصناعية وأنظمة السيارات وحتى الأجهزة المتخصصة، تعد الأسلاك الكهربائية بمثابة شريان الحياة. ومع ذلك، فإن شريان الحياة هذا يتعرض باستمرار للتهديد في العديد من التطبيقات، حيث يتعرض لدرجات الحرارة القصوى والأسطح الكاشطة والمواد الكيميائية العدوانية واللهب المكشوف. على الرغم من أن عزل الأسلاك القياسي كافٍ للبيئات الحميدة، إلا أنه يمكن أن يتحلل بسرعة تحت مثل هذا الضغط، مما يؤدي إلى انهيار العزل، ودوائر قصيرة، وأخطاء القوس، وفي النهاية، فشل النظام الكارثي أو الحرائق. هذا هو المكان المتخصص كم كهربائي مقاوم للحرارة لا يصبح مجرد ملحق، بل عنصرًا أساسيًا لسلامة النظام وطول عمره. على عكس الغلاف الحلزوني الأساسي أو الغلاف ذي الدرجة القياسية، تم تصميم هذه الأكمام من مواد متقدمة تم تركيبها خصيصًا لتكون بمثابة حاجز وقائي متين. وهي مصممة للحفاظ على سلامتها الهيكلية وخصائصها العازلة في البيئات التي يمكن أن ترتفع فيها درجات الحرارة من بضع مئات إلى أكثر من ألف درجة مئوية. يعد اختيار الغلاف المناسب قرارًا هندسيًا حاسمًا، حيث يوازن بين عوامل مثل درجة حرارة التشغيل المستمرة، والمرونة، والمقاومة الكيميائية، وشهادات السلامة الإلزامية. يعد فهم الأنواع والمواد والتطبيقات المختلفة لهذه الحلول الوقائية أمرًا أساسيًا لضمان أداء موثوق به ومنع التوقف عن العمل المكلف أو المواقف الخطرة في إعدادات التشغيل الصعبة.

• يمنع انهيار العزل: يحمي عزل السلك الأساسي من التليين أو التشقق أو الانصهار عند تعرضه لمصادر الحرارة القريبة.
• يخفف من التآكل والتآكل: يعمل كطبقة مقاومة للاهتزاز والاحتكاك على الحواف المعدنية والتأثير الميكانيكي، مما يحافظ على سلامة الموصل.
• يحتوي على مخاطر الحريق: العديد من الأكمام عالية الجودة بطبيعتها مثبطة للهب أو ذاتية الإطفاء، مما يمنع اللهب من الانتقال عبر حزمة الأسلاك.

فهم احتياجاتك: متى تكون الأكمام المقاومة للحرارة ضرورية؟

تحديد التطبيقات التي تتطلب أ كم كهربائي مقاوم للحرارة هي الخطوة الأولى نحو الحماية الفعالة. تنشأ الحاجة حيثما يتم توجيه الأسلاك أو الخراطيم بالقرب من المكونات التي تولد حرارة كبيرة أو موجودة في بيئات ذات درجة حرارة محيطة عالية بطبيعتها. والمثال الجوهري هو تحت غطاء محرك السيارة، حيث يتم البحث عن فعالية حلول تغطية أسلاك خليج محركات السيارات أمر شائع. هنا، يتم تشغيل أحزمة الأسلاك بشكل خطير بالقرب من مجمعات العادم، والشواحن التوربينية، وكتل المحرك، ولا تواجه الحرارة الإشعاعية والحمل الحراري فحسب، بل تواجه أيضًا التعرض للزيت والوقود وسائل التبريد. وبعيدًا عن السيارات، فإن الإعدادات الصناعية مثل مصانع الصلب (بالقرب من الأفران)، ومصانع تجهيز الأغذية (بالقرب من الأفران)، ومرافق توليد الطاقة، ومعدات اللحام تمثل تحديات مماثلة. هدف حماية من ارتفاع درجة حرارة الأسلاك الكهربائية هو إنشاء بيئة حرارية مُدارة حول الكابل، مع الحفاظ على درجة حرارة الموصل الأساسي ضمن حدود التشغيل الآمنة المقدرة. يؤدي هذا إلى إطالة عمر خدمة الأسلاك بشكل مباشر، ويمنع التعثر الناتج عن فشل العزل، وهو جانب أساسي للسلامة الوظيفية في تصميم الآلات.

• السيارات والنقل: مقصورات المحرك، وأجهزة استشعار نظام العادم، وبطارية السيارة الهجينة/الكهربائية، وأسلاك المحرك.

الآلات الصناعية:

أسلاك الأفران والفرن، وأسلاك المحركات في المعدات الثقيلة، وكابلات التحكم في المسابك.
• الفضاء والدفاع: أسلاك حجرة المحرك، إلكترونيات الطيران بالقرب من مصادر الحرارة، تطبيقات المركبات العسكرية.
• الأجهزة التجارية: الأسلاك الداخلية للأفران التجارية والسخانات والمجففات الصناعية.

الغوص العميق في المواد: استكشاف أنواع الأكمام الشائعة

يتم تحديد أداء الغلاف بشكل أساسي من خلال المادة الأساسية. توفر كل عائلة مادية توازنًا متميزًا من الخصائص المصممة خصيصًا لمواجهة التحديات المختلفة في عالم المواد حماية من ارتفاع درجة حرارة الأسلاك الكهربائية .

الأكمام المصنوعة من الألياف الزجاجية: العمود الفقري الكلاسيكي

ال كم مقاوم للحرارة من الألياف الزجاجية للأسلاك يعد أحد الحلول الأكثر شهرة وموثوقة على نطاق واسع لتطبيقات درجات الحرارة القصوى. وهي مصنوعة من خيوط دقيقة من الألياف الزجاجية المنسوجة في جديلة أنبوبية مرنة. في شكله النقي غير المطلي، يمكنه تحمل درجات حرارة مستمرة تصل إلى 540 درجة مئوية (1000 درجة فهرنهايت) أو أعلى، مما يوفر عزلًا حراريًا ممتازًا ومقاومة متأصلة للهب. ومع ذلك، يمكن أن يكون النسيج الأساسي كاشطًا وقد يسمح بدخول الرطوبة. لتعزيز الأداء، غالبًا ما يتم تشريب جلبة الألياف الزجاجية أو تغليفها بمواد مثل السيليكون أو البولي يوريثين أو الأكريليك. على سبيل المثال، تكتسب غلاف الألياف الزجاجية المطلي بالسيليكون مرونة محسنة ومقاومة أفضل للرطوبة والعديد من المواد الكيميائية وسطحًا أكثر نعومة وألطف على المكونات المجاورة، مما يجعله خيارًا ممتازًا للشامل حلول تغطية أسلاك خليج محركات السيارات .

• أقصى مقاومة لدرجة الحرارة: تحمل مستمر لا مثيل له للحرارة، غالبًا ما يكون الحل الأمثل للبيئات الأكثر قسوة.
• قوة عازلة ممتازة: يوفر عزلًا كهربائيًا جيدًا جدًا حتى في درجات الحرارة المرتفعة.
• مجموعة متنوعة من الطلاءات: يضيف طلاء السيليكون ختمًا بيئيًا؛ الطلاءات الأخرى قد تعزز مقاومة التآكل أو المواد الكيميائية.

الأكمام المطاطية السيليكون: المرونة والختم

يتم تشكيل أو بثق الغلاف المطاطي السيليكوني من مركبات السيليكون عالية النقاء. مزاياها الأساسية هي المرونة الاستثنائية، ودرجة عالية من المرونة، والمقاومة الممتازة للأوزون، والأشعة فوق البنفسجية، ومجموعة واسعة من المواد الكيميائية. إنه يشكل ختمًا محكمًا ومستمرًا حول حزم الأسلاك، مما يوفر حماية فائقة ضد الرطوبة والغبار والملوثات الأخرى. في حين أن الحد الأقصى لدرجة الحرارة المستمرة (عادة حوالي 200 درجة مئوية / 392 درجة فهرنهايت) أقل من درجة الحرارة الخاصة بالألياف الزجاجية، إلا أنها أكثر من كافية للعديد من التطبيقات وتحظى بتقدير كبير لسهولة تركيبها وطبيعتها المتينة والمرنة في البيئات الديناميكية أو الاهتزازية.

اتخاذ الاختيار الصحيح: تحليل مقارن

من نقاط الارتباك المتكررة في حماية الأسلاك التمييز بين فئات المنتجات المختلفة. واضح مقارنة أنابيب الانكماش الحراري مقابل غلاف السيليكون يسلط الضوء على تقنيتين مختلفتين لهما أغراض مختلفة. عادة ما تكون أنابيب الانكماش الحراري مصنوعة من البولي أوليفين أو اللدائن الحرارية الأخرى. يتم تثبيته بشكل غير محكم فوق الأسلاك ثم يتم تسخينه، مما يؤدي إلى انكماشه بشكل شعاعي (وأحيانًا طوليًا) ليشكل ختمًا محكمًا ومطابقًا. وتتمثل وظائفها الأساسية في الختم البيئي، وتخفيف الضغط، والتجميع. في حين أن بعض أنواع الانكماش الحراري المتخصصة تتمتع بتقديرات جيدة لدرجة الحرارة، إلا أنها عمومًا غير مصممة للتعرض المستمر لدرجات الحرارة الخارجية المرتفعة؛ يمكن أن يؤدي مصدر الحرارة للانكماش إلى إتلافه. أ كم كهربائي مقاوم للحرارة من ناحية أخرى، مثل السيليكون أو الألياف الزجاجية، عبارة عن غلاف سلبي ينزلق فوق الأسلاك. لا يتطلب تركيبه حرارة، وهو مصمم خصيصًا *لتحمل* الحرارة الخارجية المستمرة، ويعمل كحاجز حراري. ويتوقف الاختيار على التهديد الأساسي: إذا كانت الحاجة هي الختم والتجميع في بيئة معتدلة، فإن الانكماش الحراري يعد أمرًا ممتازًا. إذا كانت الحاجة للحماية من مصدر حرارة خارجي، فإن الغلاف المخصص لدرجة الحرارة العالية يكون إلزاميًا.

المعايير والسلامة: أهمية الشهادات

في التطبيقات ذات الأهمية الحيوية للسلامة، يجب أن تكون مطالبات المنتج مدعومة بتحقق مستقل. هذا هو المكان الذي تصبح فيه الشهادات الصادرة عن مختبرات الاختبار المعترف بها عالميًا ذات أهمية قصوى. أ غلاف كابل مقاوم للحرارة معتمد من UL تم اختباره بدقة من قبل مختبرات أندررايترز وفقًا لمعايير السلامة المحددة، مثل UL 224 للأنابيب العازلة المبثوقة، والتي تقوم بتقييم تثبيط اللهب، وقوة العزل الكهربائي، والثبات الحراري. تشمل العلامات المهمة الأخرى علامة CE (التي تشير إلى التوافق مع معايير الصحة والسلامة والبيئة الأوروبية) والامتثال لتوجيهات RoHS (تقييد المواد الخطرة). هذه الشهادات ليست مجرد شعارات؛ أنها توفر دليلاً موضوعيًا على أن المادة ستعمل كما هو متوقع في ظل ظروف مرهقة محددة. بالنسبة للمهندسين ومتخصصي المشتريات، يعد تحديد المكونات المعتمدة بمثابة استراتيجية أساسية لتخفيف المخاطر. فهو يضمن الامتثال التنظيمي للمنتج النهائي، ويسهل الموافقات، والأهم من ذلك، يوفر الثقة في سلامة وموثوقية نظام حماية الأسلاك. عند تقييم أ كم كهربائي مقاوم للحرارة ، يجب أن يكون التحقق من الشهادات ذات الصلة خطوة غير قابلة للتفاوض في عملية الاختيار.

• شهادة أول: التحقق من صحة تثبيط اللهب (على سبيل المثال، اختبار VW-1) والخصائص الكهربائية/الحرارية لسوق أمريكا الشمالية.
• علامة CE: يوضح الامتثال لتوجيهات الاتحاد الأوروبي، وهو أمر ضروري للمنتجات المباعة في أوروبا.
• اختبارات خاصة بالمواد: ابحث عن الشهادات المتعلقة بالتهديد المحدد، مثل مقاومة الزيت (على سبيل المثال، اختبارات غمر الزيت IRM 902) لتطبيقات السيارات.
•

تركيز التطبيق: حلول السيارات والصناعية

حماية أحزمة السيارات: ما وراء خليج المحرك

ال quest for effective حلول تغطية أسلاك خليج محركات السيارات يدفع الابتكار الكبير. تتميز حجرات المحرك الحديثة بأنها مكتظة وساخنة، وتتجاوز درجات الحرارة بسهولة 150 درجة مئوية بالقرب من مكونات العادم. يجب حماية الأسلاك من هذه الحرارة الإشعاعية، ومن التآكل الناتج عن ألواح الجسم الحادة، ومن السوائل مثل الزيت وسائل الفرامل وحمض البطارية. غالبًا ما يكون الغلاف المصنوع من الألياف الزجاجية المطلي بالسيليكون هو الحل الوسط المثالي هنا، حيث يوفر مقاومة درجات الحرارة القصوى للألياف الزجاجية مع الختم البيئي الإضافي ومرونة السيليكون. إن التغطيات المناسبة تمنع هشاشة العزل وإجهاد الأسلاك والسروال القصير، وهي الأسباب الرئيسية للأعطال الكهربائية في المركبات. كما أنه يبسط التجميع ويحسن المظهر الاحترافي والمتانة للحزام.

المتانة الصناعية: ضمان عدم انقطاع العمليات

في الصناعة الثقيلة، الرهانات موثوقة حماية من ارتفاع درجة حرارة الأسلاك الكهربائية هائلة. يمكن أن يؤدي الفشل إلى إيقاف الإنتاج، وحوادث تتعلق بالسلامة، وتكاليف إصلاح باهظة. في مصانع الصلب، يجب أن تحمي الأكمام الكابلات من الحرارة الإشعاعية الناتجة عن المعدن المنصهر وتناثر الخبث العرضي. وفي المصانع الكيماوية، يجب أن تقاوم الأبخرة المسببة للتآكل. هنا، يتم اختبار متانة مادة الأكمام إلى أقصى حدودها. تُستخدم بشكل شائع أغطية من الألياف الزجاجية ذات الجدران الثقيلة وعالية الشد، وأحيانًا مع طلاءات خاصة. ينصب التركيز على إنشاء حاجز متين ومضحي يضمن استمرار كابلات التحكم والطاقة في العمل في أقسى الظروف التي يمكن تخيلها، مما يحمي الأفراد والمعدات الرأسمالية.

الأسئلة الشائعة

ما هي أعلى درجة حرارة يمكن أن تتحملها الأكمام المقاومة للحرارة؟

ال maximum temperature varies dramatically by material. Standard silicone rubber sleeves typically handle continuous temperatures up to 200-230°C (392-446°F). For higher temperatures, fiberglass-based sleeves are required. Uncoated, high-density كم مقاوم للحرارة من الألياف الزجاجية للأسلاك يمكن أن يتحمل التعرض المستمر حتى 540 درجة مئوية (1000 درجة فهرنهايت) وأعلى من ذلك. تُستخدم المواد المتخصصة مثل السيليكا أو ألياف السيراميك في التطبيقات القصوى التي تتجاوز 1000 درجة مئوية. قم دائمًا بمراجعة ورقة بيانات الشركة المصنعة لمعرفة تصنيفات درجة الحرارة المستمرة والمتقطعة للمنتج المحدد لضمان هامش آمن لتطبيقك.

هل يمكنني استخدام أنابيب الانكماش الحراري على الأسلاك التي تسخن؟

هذا السؤال أساسي بالنسبة مقارنة أنابيب الانكماش الحراري مقابل غلاف السيليكون . ذلك يعتمد على *مصدر* الحرارة. يعد الانكماش الحراري ممتازًا لعزل وإغلاق الأسلاك التي تحمل التيار وتولد بعض الحرارة الداخلية، حيث يتم تصنيفها لدرجة حرارة معينة للموصل. ومع ذلك، فهو بشكل عام *ليس* مناسبًا لحماية الأسلاك من مصادر الحرارة العالية *الخارجية* مثل المحرك أو العادم. يمكن أن تتسبب الحرارة الخارجية في انكماش الحرارة أو ذوبانها أو فقدان خصائص الختم الخاصة بها. للحماية من الحرارة الخارجية، يتم تركيبها بشكل سلبي كم كهربائي مقاوم للحرارة المصنوع من السيليكون أو الألياف الزجاجية هو الاختيار الصحيح.

كيف أختار بين التغطيات المصنوعة من السيليكون والألياف الزجاجية لسيارتي؟

ل حلول تغطية أسلاك خليج محركات السيارات ، يعتمد الاختيار على الموقع المحدد والتهديد. بالنسبة للمناطق ذات درجات الحرارة الأعلى (مباشرة على رؤوس العادم والشواحن التوربينية أو بالقرب منها)، أ كم مقاوم للحرارة من الألياف الزجاجية ، ويفضل أن يكون مطليًا بالسيليكون لمقاومة السوائل، وهو الخيار الأفضل والأكثر أمانًا نظرًا لسقفه الفائق لدرجة الحرارة. بالنسبة للمناطق ذات الحرارة المعتدلة ولكن التعرض العالي للسوائل والوقود والحاجة إلى المرونة (على سبيل المثال، توجيه الحزام العام، بالقرب من حاجز الوقود)، توفر الأكمام المطاطية المصنوعة من السيليكون النقي مقاومة كيميائية وختم ممتازين. في كثير من الأحيان، يتم استخدام مزيج من كلا النوعين داخل حجرة محرك واحدة لتحقيق التوازن الأمثل بين الأداء والتكلفة.

لماذا تعد شهادة UL مهمة بالنسبة لغطاء الكابل؟

أ غلاف كابل مقاوم للحرارة معتمد من UL يوفر ضمانًا تم التحقق منه بشكل مستقل للسلامة والأداء. علامة UL تعني أن المنتج قد تم اختباره وفقًا لمعايير صارمة لتثبيط اللهب (لن ينشر حريقًا بسهولة)، وخصائص العزل الكهربائي (لن يسبب قصرًا)، والتحمل الحراري (سوف يحافظ على خصائصه عند درجة الحرارة المقدرة). يعد هذا أمرًا بالغ الأهمية للامتثال للقوانين الكهربائية، والحصول على التأمين، وتلبية معايير الجودة والسلامة المطلوبة من قبل مصنعي المعدات الأصلية في مجال تصنيع السيارات والفضاء والمعدات الصناعية. يؤدي استخدام الأكمام غير المعتمدة إلى مخاطر غير معروفة فيما يتعلق بسلوكها في حالة الحريق أو الخطأ.
